用途及使用范围

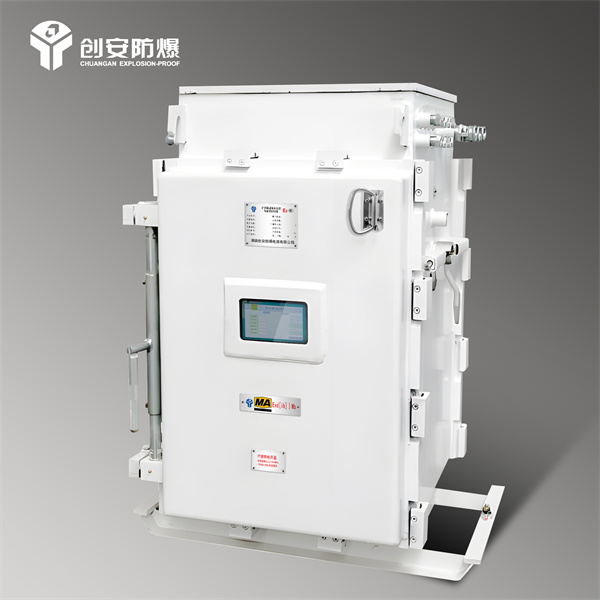

KXJ1-280-2/1140 ( 660 )矿用隔爆兼本安型可编程控制箱(以下简称控制箱)是煤矿安全电控系统的配套产品。主要用于矿用提升 机电控系统中。该控制箱可用于煤矿入井口、井下采掘工作面、回风巷道等场所，向矿用本安操作台、矿用隔爆型显示屏提供工作电源， 可提供多个本安与非安的输入输出接口，与PB24(A)矿用本安型操作台一起，对矿用设备进行控制。

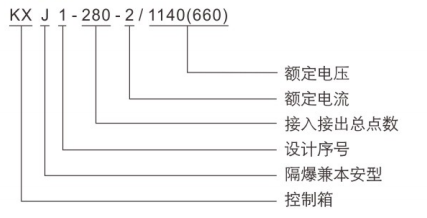

型号含义
主要技术参数
● 额定输入控制电源
a)额定输入电压AC1140(660)V; 电压波动75%～110%Ue;
b) 额定输入电流：25A;
c)额定输入频率：50HZ。
● 本安电源
最高开路电压DC24.5V, 最大输出电流0.5A。本安电源CSTI-输|出本质安全型电源，输入与本安输出间承受50Hz,2500V 耐压1分钟，无 击穿闪络现象，漏电流≤5mA。
a)输出电压偏离值：不超过标称值的5%
b) 负载效应：≤5% c)源效应：≤5%
d)周期与随机偏移峰峰值：≤250mV
●直流开关电源
a)额定输入电压AC127V;
b) 额定输出电压DC24V;
c) 最大输出电流5A,
●输出AC1140(660)V电机供电
a)输出相同电机控制回路数：5路；
b)单路输出电压AC1140(660)V;
c)单路输出最大负载：4KW;
●工作制
连续工作制；
电气性能
●可编程控制器配置
a)数字量信号
94路本安转非本安数字量输入，输入类型：有源，高电平有效；
32路非本安数字量输入，输入类型：有源，高电平有效；
48路非本安数字量输出，信号类型为输出
48路执行继电器，接点容量AC220V/2A;
b)模拟量信号
6路本安转非本安模拟量信号输入，信号类型4~20mA;
2路非本安模拟量信号输入，信号类型为0~10V标准电压信号；
5路非本安模拟量信号输出，信号类型为4~20mA;
c)频率信号
4路本安转非本安频率量信号输入，信号类型为0～2.5kHz;
d) 通讯功能
通讯接口：RS485 接口；
通讯方式：主从、双向、半双工；
通讯速率：187.5kbps
通讯信号工作电压峰-峰值≤12V;
